Kebutuhan alat dan bahan

ALAT

Ø Obeng (plus + , minus - )

Ø Tang (cucut, potong, kombinasi)

Ø Gelang Anti Statick

Ø AVOmeter

BAHAN

Ø Casing (Tower)

Ø Baut

Processor (Intel Pentium 4 2,48 GHz)

Motherboard (MS 6787 DDR II)

Power supply (450 Watt)

Floopy Disk (3,5 floopy)

DVD/CD Room

Hard disk (kapasitas 40 GB)

RAM (512 MB DDR PC 3200)

KABEL ATA 133

Heatsink

LANGKAH KERJA

Perakitan


Pertama - tama kita harus menyiapkan alat dan bahan.
Tahapan proses pada perakitan komputer terdiri dari:

1. Penyiapan Motherboard
2. Memasang Processor
3. Memasang Heatsink
4. Memasang RAM
5. Memasang Power Supply
6. Memasang Motherboard pada Casing
7. Memasang CD/DVD ROM
8. Memasang Floopy Disk
9. Memasang Harddisk
10. Memasang kabel motherboard dan casing atau konektor
11. Menutup Casing

1. Penyiapan motherboard
Periksa buku manual motherboard untuk mengetahui posisi jumper untuk pengaturan CPU speed, speed multiplier dan tegangan masukan ke motherboard. Atur seting jumper sesuai petunjuk, kesalahan mengatur jumper tegangan dapat merusak prosessor.

2. Memasang Prosessor
Prosessor lebih mudah dipasang sebelum motherboard menempati casing. Cara memasang prosessor jenis socket dan slot berbeda.Jenis socket

1. Tentukan posisi pin 1 pada prosessor dan socket prosessor di motherboard, umumnya terletak di pojok yang ditandai dengan titik, segitiga atau lekukan.
2. Tegakkan posisi tuas pengunci socket untuk membuka.
3. Masukkan prosessor ke socket dengan lebih dulu menyelaraskan posisi kaki-kaki prosessor dengan lubang socket. rapatkan hingga tidak terdapat celah antara prosessor dengan socket.
4. Turunkan kembali tuas pengunci.

3. Memasang Heatsink
Fungsi heatsink adalah membuang panas yang dihasilkan oleh prosessor lewat konduksi panas dari prosessor ke heatsink.Untuk mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberapa clip sebagai penahan sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas.Bila heatsink dilengkapi dengan fan maka konektor power pada fan dihubungkan ke konektor fan pada motherboard.

4. Memasang RAM (Random Access Memory)
RAM umumnya dipasang berurutan dari nomor socket terkecil. Urutan pemasangan dapat dilihat dari diagram motherboard.Setiap jenis modul memori yakni SIMM, DIMM dan RIMM dapat dibedakan dengan posisi lekukan pada sisi dan bawah pada modul.Cara memasang untuk tiap jenis modul memori sebagai berikut.
Jenis SIMM

1. Sesuaikan posisi lekukan pada modul dengan tonjolan pada slot.
2. Masukkan modul dengan membuat sudut miring 45 derajat terhadap slot
3. Dorong hingga modul tegak pada slot, tuas pengunci pada slot akan otomatis mengunci modul.

5.Memasang Power Supply
Beberapa jenis casing sudah dilengkapi power supply. Bila power supply belum disertakan maka cara pemasangannya sebagai berikut:

1. Masukkan power supply pada rak di bagian belakang casing. Pasang ke empat buah sekerup pengunci.
2. HUbungkan konektor power dari power supply ke motherboard. Konektor power jenis ATX hanya memiliki satu cara pemasangan sehingga tidak akan terbalik. Untuk jenis non ATX dengan dua konektor yang terpisah maka kabel-kabel ground warna hitam harus ditempatkan bersisian dan dipasang pada bagian tengah dari konektor power motherboard. Hubungkan kabel daya untuk fan, jika memakai fan untuk pendingin CPU.

6. Memasang Motherboard pada Casing
Motherboard dipasang ke casing dengan sekerup dan dudukan (standoff). Cara pemasangannya sebagai berikut:

1. Tentukan posisi lubang untuk setiap dudukan plastik dan logam. Lubang untuk dudukan logam (metal spacer) ditandai dengan cincin pada tepi lubang.
2. Pasang dudukan logam atau plastik pada tray casing sesuai dengan posisi setiap lubang dudukan yang sesuai pada motherboard.
3. Tempatkan motherboard pada tray casing sehinga kepala dudukan keluar dari lubang pada motherboard. Pasang sekerup pengunci pada setiap dudukan logam.
4. Pasang bingkai port I/O (I/O sheild) pada motherboard jika ada.
5. Pasang tray casing yang sudah terpasang motherboard pada casing dan kunci dengan sekerup.

Memasang Motherboard

Memasang skrup pada motherboard

7. Memasang CD/DVD ROM
Pemasangan CD ROM / DVD ROM.Cara memasang drivenya bukan dari dalam tapi dari luar kedalam.Sebelum memasang atur dulu letak jumper (sebagai master atau slave) pada drive.Setelah itu kita harus memasang skrup yang berada di sebelah kanan dan kirinya agar DVD ROM tersebut rapat.

Memasang drive dari luar

Memasang skrup

8.Memasang Floopy Disk
Cara memasangnya sama dengan memasang CD / DVD ROOM.Tapi cara memasangnya dimasukkan dari dalam,bukan dari luar.

9.Memasang Harddisk Memasang Harddisk.Pemasangan harddisk ini dilakukan pada terakhir kali, karena jika dipasang terlebih dahulu,jika dipasang awal,nanti harddisk tersebut bisa tergores atau terbentur benda lainnya.Cara memasangnya sama dengan memasang Floppy Disk Drive dan kita harus lebih hati – hati.Setelah kita yakin sudah tepat,pasang sekrup yang berada disisi – sisi hardisk.Kencangkan sekrup jangan sampai harddisk bisa goyang.

Memasang harddisk dari belakang

Memasang skrup harddisk agar kuat dan harddisk tidak goyang.

10. Memasang Kabel Motherboard dan Casing
Setelah motherboard terpasang di casing langkah selanjutnya adalah memasang kabel I/O pada motherboard dan panel dengan casing.

1. Pasang kabel data untuk floppy drive pada konektor pengontrol floppy di motherboard
2. Pasang kabel IDE untuk pada konektor IDE primary dan secondary pada motherboard.
3. Untuk motherboard non ATX. Pasang kabel port serial dan pararel pada konektor di motherboard. Perhatikan posisi pin 1 untuk memasang.
4. Pada bagian belakang casing terdapat lubang untuk memasang port tambahan jenis non slot. Buka sekerup pengunci pelat tertutup lubang port lalumasukkan port konektor yang ingin dipasang dan pasang sekerup kembali.
5. Bila port mouse belum tersedia di belakang casing maka card konektor mouse harus dipasang lalu dihubungkan dengan konektor mouse pada motherboard.
6. Hubungan kabel konektor dari switch di panel depan casing, LED, speaker internal dan port yang terpasang di depan casing bila ada ke motherboard. Periksa diagram motherboard untuk mencari lokasi konektor yang tepat.

Memasang konektor

Memasang konektor

Memasang konektor

Memasang kabel ATX

Memasang kabel data pada drive

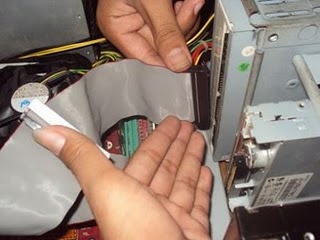

Memasang kabel data pada slot IDE

11. Menutup Casing

Menutup casing sebaiknya dilakukan dengan hati - hati,karena jika tangan kita tergesek pada sisi casing yang tajam, tangan kita akan terluka.
